1, aanpasbaar draaddiameterbereik: 1-3 mm
2. Snelheid: max. 1200 tpm
3. Toonhoogtebereik: 70-140 mm
4, spanningsnauwkeurigheid: ± 5%
5. Nauwkeurigheid van het tellen van de meter: ± 0,5%
1, aanpasbaar draaddiameterbereik: 1-3 mm
2. Snelheid: max. 1200 tpm
3. Toonhoogtebereik: 70-140 mm
4, spanningsnauwkeurigheid: ± 5%
5. Nauwkeurigheid van het tellen van de meter: ± 0,5%
EEN productielijn voor fysieke schuimisolatie is speciaal gebouwd voor kabels waarbij signaalintegriteit en laag diëlektrisch verlies kritische vereisten zijn. In tegenstelling tot chemisch schuimen injecteert fysisch schuimen inert gas (meestal stikstof...
READ MOREKabelopwikkeling en -uitbetaling verwijzen naar de twee tegengestelde wikkelbewerkingen waarbij geleider of afgewerkte kabel op en van spoelen, haspels en trommels door een productielijn worden bewogen. Pay-off rolt het materiaal af van een bronspoel en voert het naar...
READ MOREHet productieproces van kabels is een meerfasige industriële workflow dat ruwe koperen of aluminium geleiders omzet in afgewerkte, geïsoleerde draadproducten die klaar zijn voor elektrische, data- of mechanische toepassingen. Van draadtrekken en vastmaken tot iso...
READ MORE
De Single Twist Cabling Machine is een belangrijk apparaat dat speciaal is ontworpen voor de productie van LAN-kabels. Het wordt voornamelijk gebruikt om vier getwiste paren algeheel te draaien vol...
See Details
De Pair Twisting Machine met Backtwist is een belangrijk apparaat dat speciaal is ontworpen voor de productie van LAN-kabels. Het wordt voornamelijk gebruikt om twee geïsoleerde kerndraden te twist...
See Details
De Bekabelingsmachine met Backtwist is geschikt voor het bekabelen van diverse kabeltypen, waaronder stroomkabels, flexibele kabels, besturingskabels en scheepskabels. Om de interne spanning aan te...

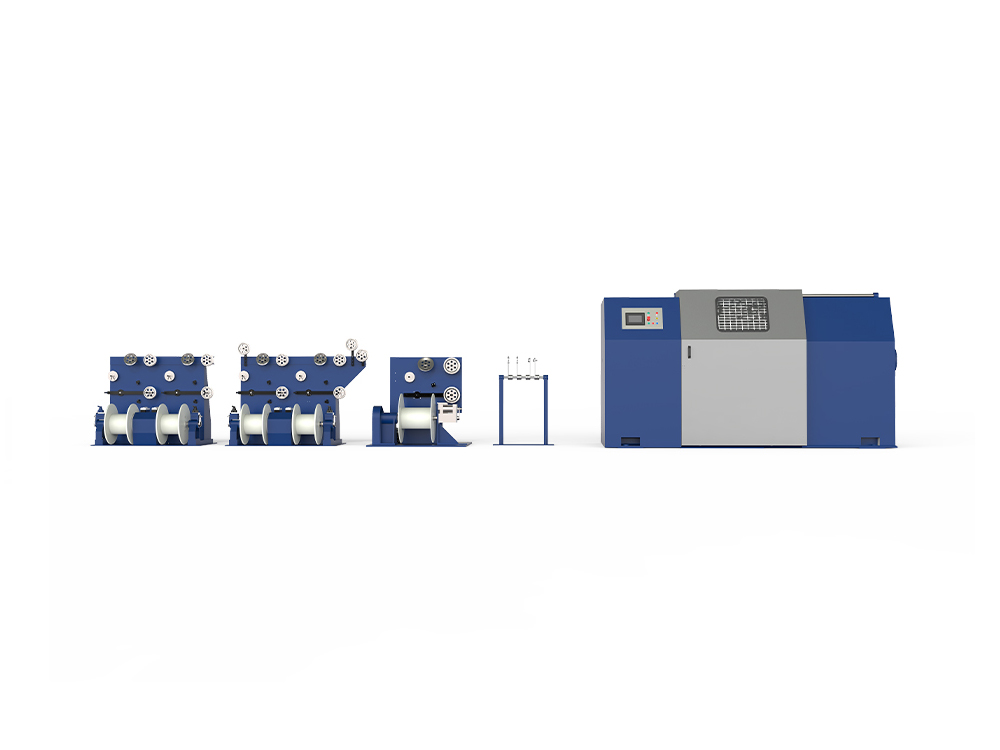

See DetailsWat is het werkingsprincipe van de Dubbele Twist-bekabelingsmachine ?
Dubbel twist werkingsprincipe
1. Dubbellaagse twiststructuur: de machine heeft twee synchroon aangedreven twistsystemen. Elke geleider wordt eerst in de voorwaartse richting gedraaid en vervolgens een tweede keer in dezelfde of tegengestelde richting gedraaid, waardoor een "pre-twist-double twist" composietstructuur wordt bereikt.
2. Cross-twistrichting verbetert de elektrische prestaties: De afwisselende opstelling van de eerste twist (S-twist) en de tweede twist (Z-twist) maakt de interactie tussen geleiders uniformer, waardoor signaaloverspraak wordt verminderd en de treksterkte wordt verbeterd.
3. Uiterst nauwkeurige spannings- en steekregeling: de spanning (±5%) en de steek (70-140 mm) worden in realtime bewaakt door een PLC en servomotor om een consistente draaiing in elke kern te garanderen, waardoor de mechanische en elektrische consistentie van de kabel wordt gegarandeerd.
4. Aanpasbaar aan meerdere draaddiameters: ontworpen om draaddiameters van 1-3 mm te dekken, kan het dubbele twisting van fijne naar dikke kernen in één keer voltooien, wat voldoet aan de behoeften van Cat5e-, Cat6- en zelfs hogere snelheidskabels.
| Sleutelpunt | Beschrijving |
| Tweetraps draaien | De machine bevat twee gesynchroniseerde twistsystemen: het eerste voert een voorbereidende (pre-twist) uit op elke geleider, en het tweede voert een tweede twist uit op dezelfde streng, waardoor een “single-pass double-twist”-structuur wordt bereikt. |
| Dwarsrichting (S-Z) Draaiing | De eerste draaiing (S-richting) en de tweede draaiing (Z-richting) zijn verweven, wat de signaaluniformiteit verbetert, overspraak vermindert en de mechanische sterkte verbetert. |
| Nauwkeurige spannings- en toonhoogtecontrole | PLC- en servomotoren controleren voortdurend de spanning (±5%) en de spoed (70-140 mm) om een consistent koppel voor elke draad te garanderen. |
| Compatibiliteit met grote draaddiameters | Ontworpen voor draaddiameters van 1-3 mm, waardoor een enkele opstelling zowel fijne als grove geleiders voor Cat5e-, Cat6- en hogeresnelheidskabels kan verwerken. |
Hoeveel verbetert een Double Twist-bekabelingsmachine de productie-efficiëntie vergeleken met een traditionele strandingmachine?
Verbetering van de productie-efficiëntie
1. Capaciteitsvergelijking: De dubbele twistmachine kan een bekabelingssnelheid bereiken van 120-170 m/min (gebaseerd op een steek van 100 mm), terwijl de traditionele enkele twistmachine slechts 45-60 m/min haalt, wat een efficiëntieverhoging van ongeveer 2-3 keer betekent.
2. Productiviteitsverhoging: Vergeleken met traditionele buisvormige strandingsmachines kan de dubbele twistmachine de productie-efficiëntie met 4,5 keer verhogen, waardoor het stranden van meer strengen in dezelfde hoeveelheid tijd wordt voltooid.
3. Betrouwbaarheid bij hoge snelheid: door gebruik te maken van synchrone aandrijving met twee motoren en servobesturing, handhaaft het de synchronisatie van snelheid en spanning, worden kwaliteitsschommelingen veroorzaakt door snelheidsvariaties vermeden en wordt een hoogwaardige output bij hoge snelheden bereikt.
4. Energiebesparing en ruimtevoordelen: De efficiënte mechanische structuur vermindert het energieverbruik en de apparatuur beslaat slechts ongeveer 10.000 m², geschikt voor de ruimte-indeling van middelgrote tot grote productielijnen, waardoor de algehele capaciteitsbenutting verder wordt verbeterd.
| Vergelijkingsstatistiek | Traditionele strandmachine | Dubbelgedraaide bekabelingsmachine |
| Draaiende efficiëntie | Eentraps draaien, beperkte output | Tweetraps draaien uitgevoerd in één doorgang, beide draaiingen gesynchroniseerd |
| Totale capaciteitsvermenigvuldiger | Basiscapaciteit van conventionele buistype strandingsmachines | Capaciteit vergroot met 4,5× met dubbele twist-technologie |
| Maximale snelheid | -600‑800 tpm (enkele draaiing) | Tot 1.500 tpm (dubbele twist) |
| Draaiingen per minuut | -600 tpm | Tot 1.200 tpm (maximaal 1.700 tpm) |
Kan een Double Twist-bekabelingsmachine tegelijkertijd meeraderige kabels bundelen?
1. Gelijktijdige invoer van meerdere geleiders: De machine is uitgerust met een meerkanaals invoersysteem, dat in staat is om gelijktijdig 6-12 geleiders te voeden, waardoor gelijktijdig dubbel draaien van meerdere kernen in één enkele invoer wordt bereikt.
2. Multi-core aanpassingsvermogen van dubbele twisttechnologie: het twistsysteem van de dubbele twistmachine kan dubbellaagse twisting op elke geleider afzonderlijk uitvoeren en vervolgens algehele twisting op dezelfde kerndraad uitvoeren, zodat elke kern van de meercorekabel dezelfde twist en spanning heeft.
3. Van toepassing op hoogwaardige netwerkkabels: deze technologie wordt veel gebruikt in Cat5e-, Cat6- en snellere besturingskabels voor industriële automatisering en voldoet aan de eisen van meerkernige producten met extreem hoge signaalintegriteit en mechanische sterkte.
4. Flexibele aanpassingsmogelijkheden: Door softwareparameteraanpassing kan het snel schakelen op basis van verschillende kernnummers, draaddiameters en twistvereisten, waardoor "één machine voor meerdere toepassingen" wordt bereikt en de investeringen in apparatuur en de foutopsporingskosten aanzienlijk worden verlaagd.
| Functie | Beschrijving |
| Synchrone voeding met meerdere draden | Uitgerust met voedingskanalen met meerdere banen, waardoor 6-12 geleiders gelijktijdig kunnen worden ingevoerd voor meeraderige twisting. |
| Multi-core Double-Twist-mogelijkheid | De 1600 mm meeraderige draadbundelmachine met dubbele twist kan draden ≥ 0,12 mm verwerken en dubbele twist uitvoeren op alle aders in één enkele handeling. |
| Uiterst nauwkeurige spannings- en draaicontrole | Maakt gebruik van magnetische deeltjes of mechanische veerspanningsapparaten en selecteerbare draairichtingen om de spanning en draaiing uniform te houden over alle kernen tijdens gelijktijdige verwerking. |
| Geschikt voor hoogwaardige LAN- en industriële kabels | Op grote schaal toegepast op Cat5e-, Cat6- en industriële automatiseringskabels, die voldoen aan een streng signaal ‑ integriteit en mechanisch ‑ sterkte eisen. |
Veelgestelde vragen (FAQ)
Vraag 1: Wat zijn het energieverbruik en de energiebesparende effecten van de DoubleTwist-bekabelingsmachine?
A: Vergeleken met traditionele strandingmachines verlaagt de dubbelgedraaide structuur het energieverbruik en de bedrijfskosten aanzienlijk.
Vraag 2: Welke industrieën zijn het meest geschikt om de DoubleTwist-bekabelingsmachine te gebruiken?
A: Geschikt voor producten die meerstrengige kabels van hoge kwaliteit vereisen, zoals stroomkabels, optische communicatiekabels, zeer sterke staalkabels voor de lucht- en ruimtevaart en kabelbomen voor auto's.
Vraag 3: Wat zijn de belangrijkste concurrentievoordelen van Zhangjiagang Dachen Machinery?
A: Opgericht in 1997, met een R&D-geschiedenis en een jaarlijkse outputwaarde van meer dan 50 miljoen RMB; het bedrijf is een nationale hightech onderneming met ISO9001:2008 kwaliteitssysteemcertificering; Senior engineers zijn goed voor meer dan 20% van het R&D-team, waardoor de zelfontplooiing van het hele proces, van mechanische structuur tot elektrisch systeem, mogelijk wordt gemaakt.
Vraag 4: Kan Dachen Machinery op maat gemaakte, niet-standaard kabelproductieapparatuur leveren?
A: Het bedrijf richt zich op "zelfontwikkeling van het hele proces, van mechanische structuur tot elektrisch systeem", waardoor snelle levering en levering van op maat gemaakte niet-standaard diensten, afgestemd op de behoeften van de klant, mogelijk wordt.
